Bin noe hier und shreie nach hilfe:
An welche stelle von usb stecker und wie gefaerbtes kabel standartmaesig sollte angelötet sein?
Schema zum Frage (wen verständlich

)

   ______________________
/ I       I S
/ I               I T
/   I       I E
/I   I       I K
/ I   I       I R
/ I L I         I I
/ I E I    I C
/ I E I    I H
I V I R I          I T
I O I I        I U
   Kabel a=?_____I O I I_____________________I N
     Kabel b=?_____I L I /          / G
       Kabel c=?_____I I /    /
   Kabel d=?_____I /    /
I /______________________/
/ /
   /_/
(Kabel e=?)

(Geändert von parakauskiai um 13:02 am Juni 26, 2009)

(Geändert von parakauskiai um 3:29 am Juni 27, 2009)

Beiträge gesamt: 2 | Durchschnitt: 0 Postings pro Tag
Registrierung: Juni 2009 | Dabei seit: 6131 Tagen | Erstellt: 13:01 am 26. Juni 2009

quake34ever
aus land
offline

OC God
23 Jahre dabei !

Intel Core 2 Duo
1800 MHz

erst einmal Herzlich Willkommen im Forum

ich bin gar nicht klargekommen mit deiner abbildung, bis ich erkannt habe,
dass FOOL = VOLL sein soll und es sich um einen Doppelanschluss am Mainboard handelt.

normalerweise hat ein usb-kabel 4 farben

schwarz = masse
rot = 5V
unbekannt = daten +
unbekannt = daten -

JEDES KABEL KANN ANDERS SEIN !! es gibt normen, aber an die hält sich ein asiatischer hinterwäldler nicht

Folgende Belegung gilt aber IMMER! :
1 5V +
2 Daten -
3 Daten +
4 GND / masse

Ich verlinke dir jetzt mal ein Bild von Wikipedia:
klick

Wichtig ist die ansicht: die beiden "rastnasen" auf dem stecker müssen oben liegen und die volle fläche im stecker unten, so dass die kontakte nach oben zeigen !!

dementsprechend sind nun deine pole am Usb-Anschluss. Wie das ganze am Mainboard aussieht, kann ich dir aber beim besten Willen nicht erklären

PS: für all das habe ich keine 5 min gegoogelt bzw gewikipediat^^

(Geändert von quake34ever um 13:52 am Juni 26, 2009)

Hier war mal was ^^ => Under Construction cD

Beiträge gesamt: 3290 | Durchschnitt: 0 Postings pro Tag
Registrierung: Juli 2002 | Dabei seit: 8676 Tagen | Erstellt: 13:50 am 26. Juni 2009

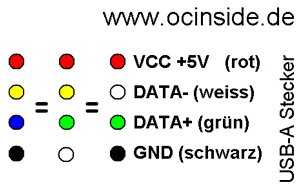

ocinside aus Krefeld offline Administrator 24 Jahre dabei ! Intel Core i9 3200 MHz @ 6184 MHz 115°C mit 1.508 Volt	Jau, leider ist es nicht 100%ig sicher, aber hier ist mal eine grobe Ansicht, wie die Farben sein können: Am sichersten wäre aber durchmessen. Hardware News lesen * Unterhalten * Smarthome, Gadgets, Solar * Testberichte @OCinside * @Funkyhome * @LavaDeluxe
	Beiträge gesamt: 173514 \| Durchschnitt: 19 Postings pro Tag Registrierung: April 2001 \| Dabei seit: 9109 Tagen \| Erstellt: 14:45 am 26. Juni 2009

parakauskiai aus Lampertheim offline OC Newbie 16 Jahre dabei ! AMD Athlon 64 X2 Dual Core 3080 MHz	danke für hilfe, jetzt habe ich es...
