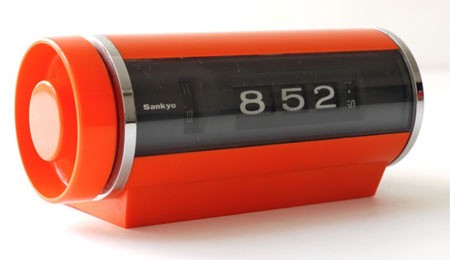

Vor einem Jahr kaufte ich eine Sankyo-Uhr am Flohmarkt.
Lt. Verkäufer war sie defekt, daher bekam ich sie um 10 Euro.



Zuerst wollte ich sie reparieren, aber die Mechanik war schon sehr verschlissen, und auch der Synchron-Motor inkl. Getriebe war defekt

Da bei meiner ersten selbst gebauten Nixie nach nun mehr ca. 8 Jahren eine Röhre defekt wurde, entschied ich mich zu dem Umbau.

Die Nixie-Röhren stammen von einem ukrainischen ebay Verkäufer und waren sehr günstig
(20 Stk. ca, 45 Euro)

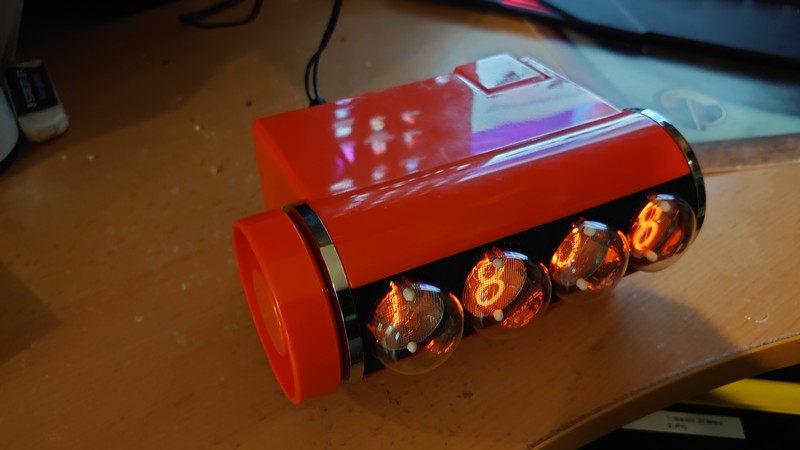

Es handelt sich um IN-1 Nixies, welche allerdings nicht gesockelt sind, daher kann man sie noch näher aneinander anordnen, und sie passten haarscharf in die Sankyo-Uhr.





Aufgebaut ist es wie folgt.

Ein Shield von Arduinix.com hatte ich noch.
Aus Platzgründen kam statt dem Arduino Uno ein Arduino Nano zum Einsatz.
Und zusätzlich (wegen der Genauigkeit) wurde ein Echtzeitmodul DS 3231 integriert.





(Geändert von Jean Luc um 18:31 am 26. Juni 2020)


       Live long and prosper.

Beiträge gesamt: 2967 | Durchschnitt: 0 Postings pro Tag
Registrierung: Okt. 2001 | Dabei seit: 6945 Tagen | Erstellt: 18:30 am 26. Juni 2020
daniel
aus wien
online


OC God
19 Jahre dabei !

AMD Ryzen 5
3400 MHz @ 4100 MHz
70°C mit 1.385 Volt


Das ist ja quasi Retro zum Quadrat :thumb: sehr cool :punk:

Beiträge gesamt: 5908 | Durchschnitt: 1 Postings pro Tag
Registrierung: Juli 2001 | Dabei seit: 7053 Tagen | Erstellt: 18:58 am 26. Juni 2020
Jean Luc
aus WIEN
offline



OC God
19 Jahre dabei !

AMD Ryzen 7
3600 MHz @ 4200 MHz


Ja, finde ich auch.
Die Halterung für die Röhren sind 3D gedruckt.
Cathode poisoning prevention ist natürlich auch dabei.

Video gibt es hier Youtube


       Live long and prosper.

Beiträge gesamt: 2967 | Durchschnitt: 0 Postings pro Tag
Registrierung: Okt. 2001 | Dabei seit: 6945 Tagen | Erstellt: 19:47 am 26. Juni 2020
Slidehammer
aus Schwanau
offline



Real OC or Post God !
17 Jahre dabei !

Intel Core i5
3400 MHz @ 4300 MHz
50°C mit 1.3 Volt


Geilomat Jean Luc :godlike: :punk:


Das Leben ist eine Ansammlung von Enttäuschungen die nur ab und zu von Katastrophen unterbrochen wird
- Josef Hader _

Beiträge gesamt: 64287 | Durchschnitt: 10 Postings pro Tag
Registrierung: März 2003 | Dabei seit: 6444 Tagen | Erstellt: 21:00 am 26. Juni 2020
ocinside
aus Krefeld
offline



Administrator
19 Jahre dabei !

Intel Core i5
3800 MHz @ 5098 MHz
60°C mit 1.44 Volt


Da wäre Sankyo richtig neidisch, wirklich ein toller Mod :godlike:
Du kannst sie ja vielleicht auch noch als Internetradio modden :thumb:
