Ich habe einen USB Ultra Infrarot Empfänger v2.0 hier im Fanshop bestellt und selbst zusammengebaut. Nach dem ich einige nichtleitende Lötstellen verbessert habe und den Schaltplan mit einem Messgerät noch einmal durchgegangen bin, hat die rote LED auch immer geleuchtet wenn ich eine Taste auf der Fernbedienung gedrückt habe. Nur die grüne LED leuchtet nicht. Ich habe es mit 5 Fernbedienungen versucht aber ohne Erfolg

Beiträge gesamt: 3 | Durchschnitt: 0 Postings pro Tag
Registrierung: Jan. 2013 | Dabei seit: 4108 Tagen | Erstellt: 10:55 am 20. Jan. 2013

ocinside
aus Krefeld
offline

Administrator
22 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Das bekommen wir schon hin

Wenn du bereits selber einige Lötstellen verbessern mußtest und die Ein-/Ausschaltfunktion des USB Ultra IRs trotzdem nicht klappt, poste oder maile am besten erstmal ein Foto von deiner Platinenoberseite und Unterseite.
Vielleicht hat sich dann ja noch ein Fehler eingeschlichen.

Hardware News lesen * Unterhalten * Smarthome und Gadgets
Übertakten, Modding und Testberichte * Fanartikel kaufen

Beiträge gesamt: 169708 | Durchschnitt: 20 Postings pro Tag
Registrierung: April 2001 | Dabei seit: 8390 Tagen | Erstellt: 12:21 am 20. Jan. 2013

lk1234 offline OC Newbie 11 Jahre dabei !	Ich habe das ganze leider eine Zeit lang vergessen Hier die Bilder: Unterseite Oberseite
	Beiträge gesamt: 3 \| Durchschnitt: 0 Postings pro Tag Registrierung: Jan. 2013 \| Dabei seit: 4108 Tagen \| Erstellt: 18:25 am 1. Juni 2013

ocinside
aus Krefeld
offline

Administrator
22 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Ist ja kein Problem, läuft ja nicht weg

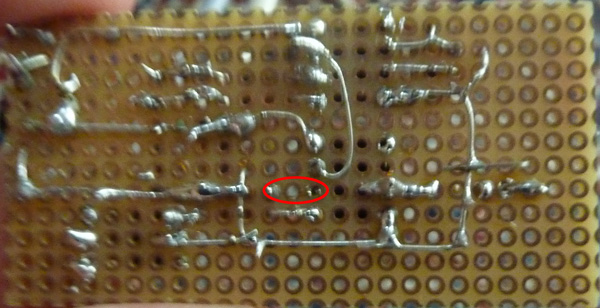

Ich kann allerdings nicht alle Lötstellen auf deinem Bild erkennen, aber die folgende rot markierte Lötstelle ist auf jeden Fall sehr wichtig zum Anlernen des Power On/OFF Fernbedienungstaste und fehlt bei dir:

Zudem sieht es auf der Oberseite so aus, als ob die weiße Data- Ader vom USB Kabel nicht angelötet ist, allerdings würde dann auch die USB Funktion nicht klappen.
Falls es trotz der Lötstelle noch nicht klappt, fotografiere die Platine am besten nochmal mit mehr Beleuchtung, damit die Belichtungszeit kürzer wird.
Oder versuche mal, die Platinenunterseite vorsichtig auf einen Scanner zu legen, falls du zufällig sowas hast.

Hardware News lesen * Unterhalten * Smarthome und Gadgets
Übertakten, Modding und Testberichte * Fanartikel kaufen

Beiträge gesamt: 169708 | Durchschnitt: 20 Postings pro Tag
Registrierung: April 2001 | Dabei seit: 8390 Tagen | Erstellt: 18:53 am 1. Juni 2013

lk1234 offline OC Newbie 11 Jahre dabei !	Danke, die erkennung funktioniert jetzt. Gibt es eine Möglichkeit auch das RC6 Protokoll zu verwenden?
	Beiträge gesamt: 3 \| Durchschnitt: 0 Postings pro Tag Registrierung: Jan. 2013 \| Dabei seit: 4108 Tagen \| Erstellt: 13:26 am 15. Juni 2013
