So nachdem meine selbst gebauten Lautsprecher Link nicht besonders gut klangen, habe ich ein wenig weiter gesucht.

Die Visaton FRS 8 M sind eigentlich recht gut, und so suchte ich nach einer Anleitung für ein besseres Gehäuse.
Ich kam dann auf einen Bausatz der Zeitschrift "Klang und Ton".
Dort gibt es einen Bausatz "Cheap Trick CT242", von dem die Gehäuseabmessungen stammen.

Ursprünglich wird dort eine kleine Holzblumenkiste von IKEA als Gehäuse verwendet, jedoch gibt es diese nicht mehr.

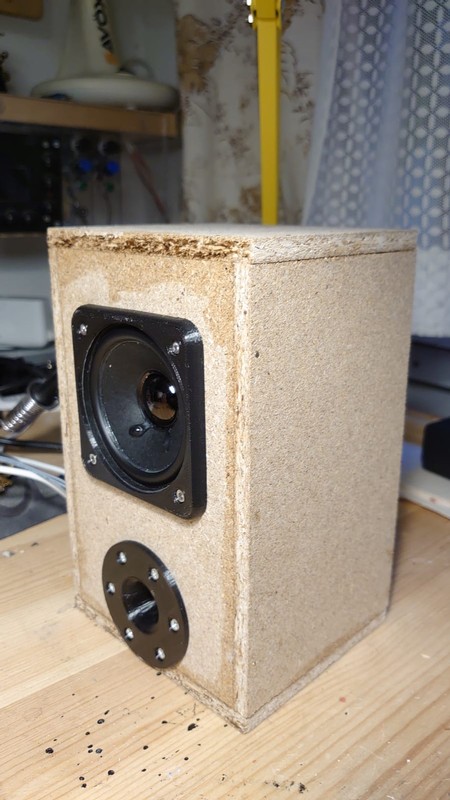

Also musste ich selbst ein Gehäuse bauen.
Aufgrund der derzeitigen Situation mit den Baumärkten konnte ich bei der Wahl des Holzes nicht wählerisch sein, und so kam eine Pressspanplatte zum Einsatz.
(Diese war mal Verpackungsmaterial für einen Fernseher --> das nenne ich upcycling)

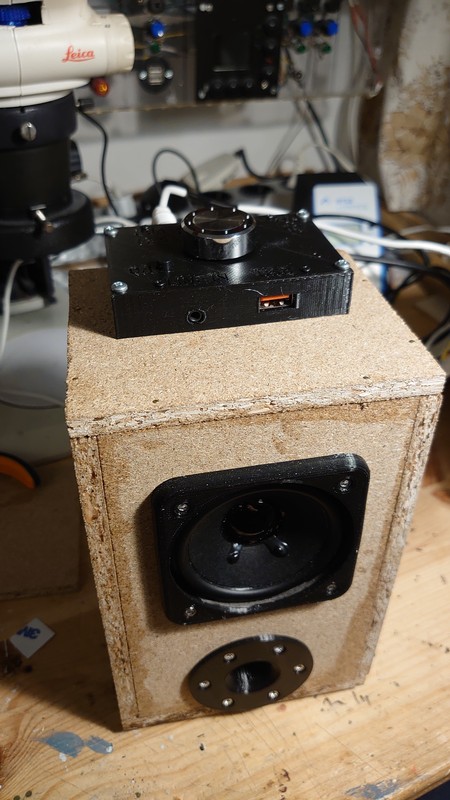

Mit Verstärker oben drauf.

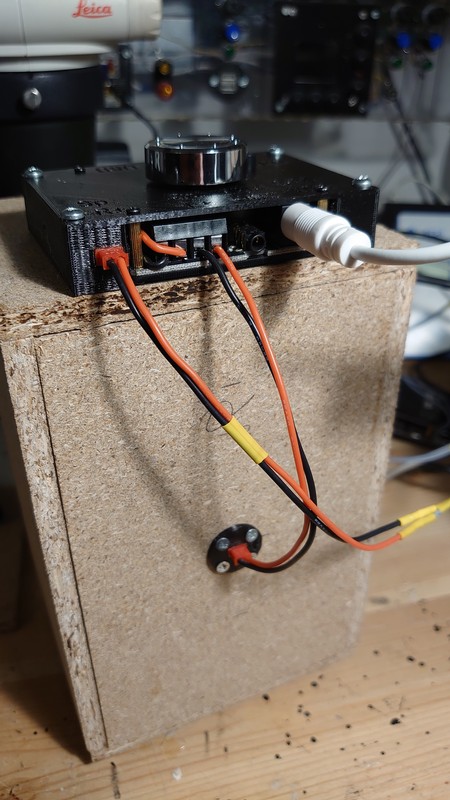

Rückansicht



Der LS-Rahmen, das Bassreflexrohr und das Verstärker-Gehäuse sind 3D gedruckt.
Als Verstärker kommt ein kleines Board mit TPA3116D2-Chip zum Einsatz.
Gibt es bei Amazon oder auch bei den diversen China-Shops
Es hat Aux-IN, Bluetooth und USB. Später wird noch ein FM/mp3-Board hinzugefügt.

Und der Klang?
Was soll ich sagen? Sie klingen viel besser als die Hornlautsprecher aus dem anderen Thread.
Für diese Größe und den Preis einfach seht gut. Natürlich darf man sich keine tiefen Bässe erwarten, aber die LS sind echt gut.
Selbst bei hoher Lautstärke gibt es kein Brummen oder so.
Jetzt gehört noch etwas Dämmwolle hinein, diese habe ich aber noch nicht.

Edit:

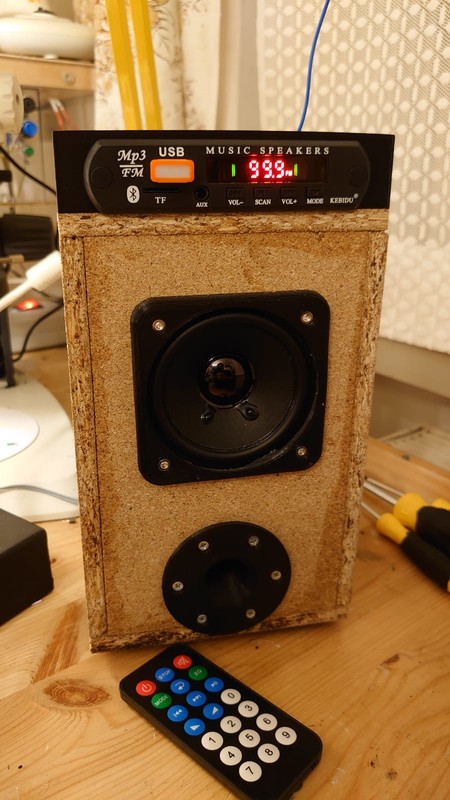

Die Dämmwolle ist nun drinnen, und auch das FM/mp3-Modul ist eingebaut.



(Geändert von Jean Luc um 19:08 am 23. Jan. 2021)
